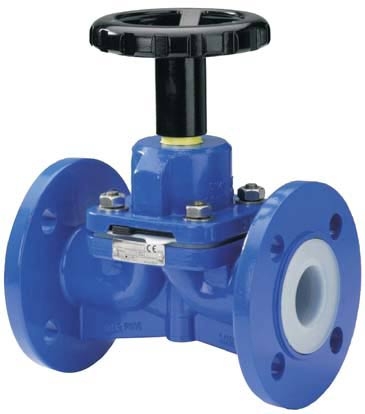

Мембранные клапаны SDV
Подробная информация
Применение
Предназначены для перекрытия, контроля потока, дросселирования химически агрессивных и абразивных жидкостей или газообразных сред в важных технологических процессах.
Описание
- Возможно исполнение как по DIN, так и по ANSI
- Предназначены для работы в тяжелых условиях, прочная конструкция, не требуют обслуживания
- Полностью герметичное перекрытие потока на всем диапазоне рабочих параметров диаграммы температура/давление
- Шток защищен от атмосферной коррозии
- Устройство ограничения силы, предохраняющее мембрану, длительный срок службы
- Визуальный индикатор, показывающий положение мембраны
- Легкая замена комплектующих
Технические характеристики
| Номинальные размеры | Ду 15-200 мм соотв. 1/2" - 8" |
| Рабочее давление*: | 13 мбар (0.19 psi) ... 16 бар (232 psi) |
| Рабочая температура*: | - 30 °С (-22°F)... +150 °С (302°F) |
| Строит. длина согласно | EN 558-1 ряд 1 соотв. ASME B16.10 |
| Фланцы согласно DIN,Ру | 10/16 соотв. ANSI 150lbs |
| Корпус/крышка | литая сталь ASTM A216 WCB или CF-8M |
| Футеровка | PFA, PFA-AS (антистатический), PVDF, PolyPro |
| Мембрана | PTFE/EPDM, PTFE/FPM (Viton®), EPDM |
* зависят от материалов изготовления
Варианты исполнения приводов
- FC одностороннего действия (нормально закрытый)
- FO одностороннего действия (нормально открытый)
- DA двойного действия
